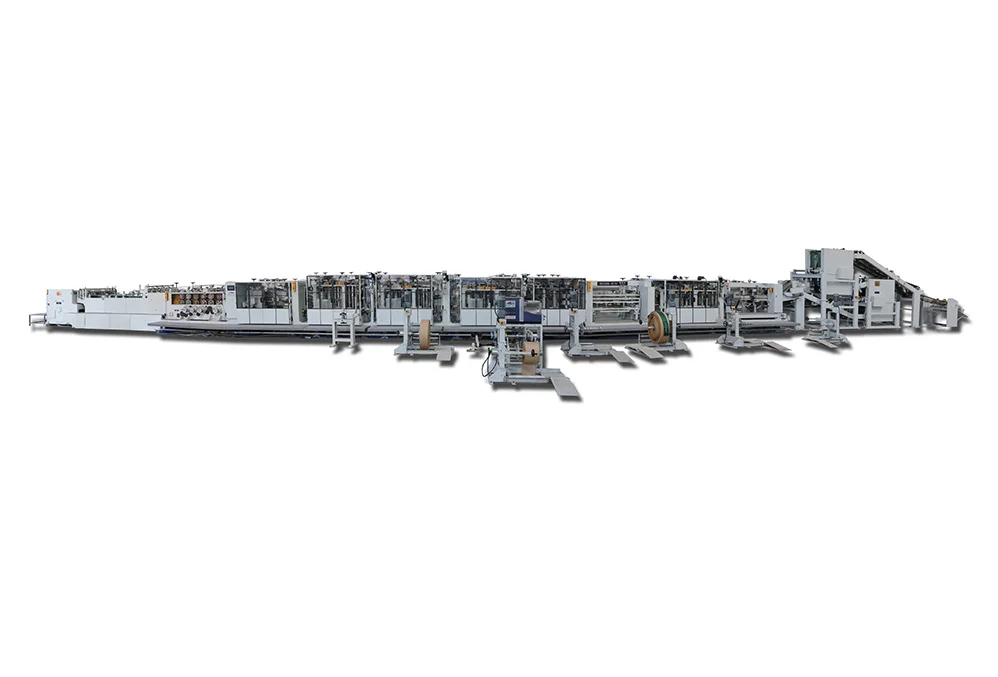

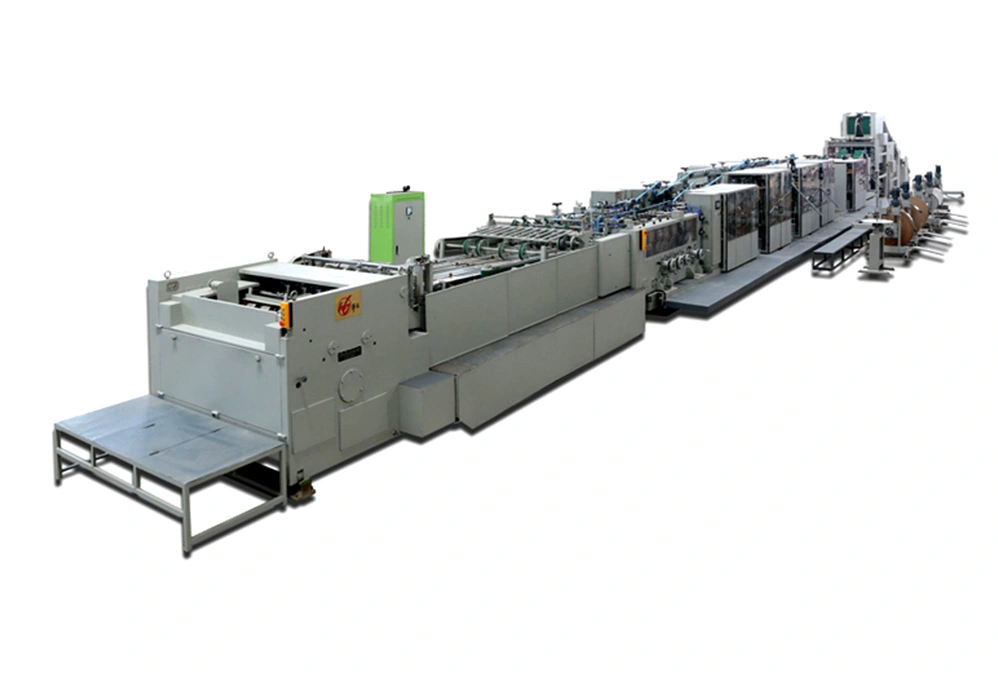

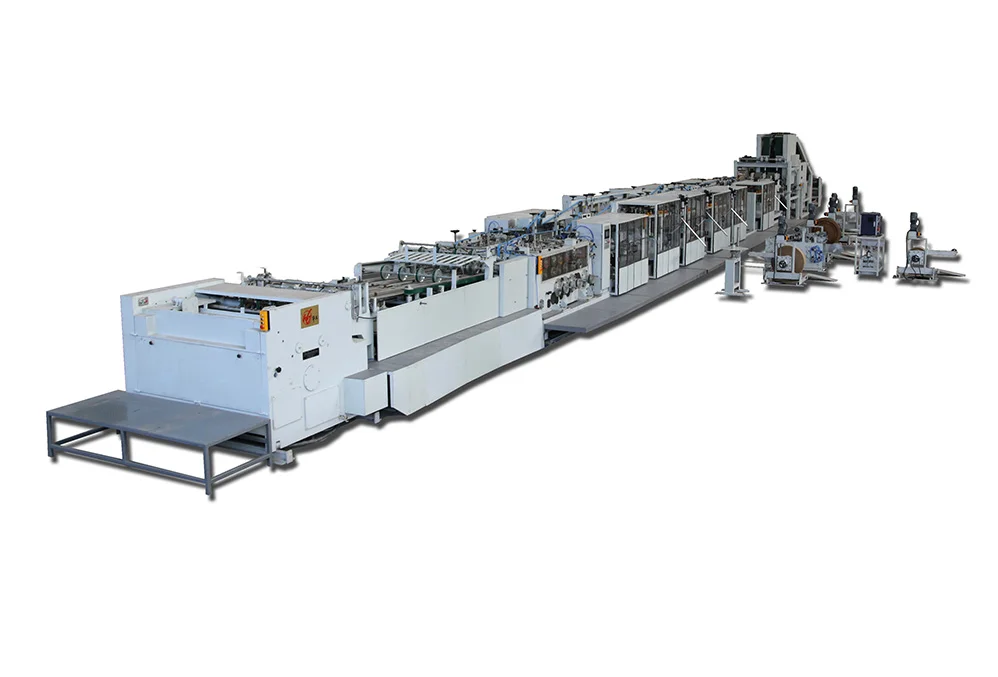

HD200B-IIIDJ糊底机 糊底机

  HD200B-IIIDJ糊底机产品介绍

  
  1、为保证袋底开启端正，配置在袋筒两端压45度正反向折线痕迹、压袋底中心距折线线迹和纵向切缝装置，该装置配备差速部件可在设备运转中不停机调整；
  
  2、糊制袋底宽度范围：80-200mm（配备袋底成型装置，在袋底宽度范围内尺寸按刻度任意可调）
  
  3、配置阀口粘贴装置
  
  3-1具有粘贴增强型、外套式和内套式三种类型阀口纸片的能力；
  
  3-2阀口纸片宽度130-430mm，长度150-250mm；
  
  3-3具有粘贴内套式(纸+塑膜或棉纸)双层复合阀口的功能，塑膜和棉纸卷盘直径≤600mm，阀口纸的纸盘直径≤1300mm；
  
  3-4配备纸袋外套式阀口“拇指口”在线切割装置。
  
  4、具有粘贴袋底内外补强纸片的功能
  
  4-1粘贴袋底内补强功能：纸片宽度80-260mm、纸片长度220-550mm，补强纸盘直径1300mm，补强纸片克重70-100g/㎡，配备纸片切割长度规格齿轮；
  
  4-2粘贴外补强纸片功能：纸片宽度80-200mm，纸片长度220-550mm，补强纸盘直径1300mm，补强纸片克重70-100g/㎡；外补强装置配备伺服驱动电机，具有预印后纸盘的对标跟踪粘贴控制功能，补强纸片长度在触摸屏上设定；阀口粘贴装置和内外补强装置均配备差速调整机构，粘贴纸片前后位置可不停机调整；
  
  5、配置S形轨迹大轮夹持整理输出系统，初步粘合的袋底经延长夹持时间和增加夹持力，袋底粘合更牢靠，并可减少胶水使用量，缩短纸袋干燥时间
  
  6、糊底机总功率：总功率48.76kW（共30台电机，其中：主电机一台11kW，阀口纸和袋底内外补强纸盘自动纠偏电机0.07×5=0.35kW，外补强阀口纸盘和内、外补强纸盘升降电机0.75kW×5台=3.75kW，外补强纸片在线预印盘纸对标跟踪控制伺服电机1kW×2台=2kW，贴阀口、内外补强和涂胶装置匀胶电机0.75kW×7台=5.25kW，S大轮形夹持输出驱动电机1.1kW×2台=2.2kW，袋底中心距调整电机二台0.37kW×2台=0.74kW，不合格袋剔除驱动电机0.25kW×2台=0.50kW，空压机电机一台11kW，真空泵二台5.5kW×2台=11kW，压缩空气干燥器一台0.97kW）
  
  7、配备供胶隔膜泵站七台
  
  8、重量：约56.80(吨)
  
  9、外型尺寸：35800×8600×3440(mm)
  
  10、操作屏（触摸屏）------台达（DELTA）；
  
  11、控制PLC------台达（DELTA）；
  
  12、速控设备------台达变频器（DELTA）；
  
  13、配备主电器控制柜一台
  
  14、需方供电条件：380±10V50Hz3ф4LAC
  
  15、需方设备使用现场适宜环境条件：温度10℃-30℃相对湿度30%-70%；
  
  16、配备储气罐一个（0.8MPa1.0m3）
  
  17、配备压缩空气冷冻式干燥器一台（0.97kW）
  
  18、配备真空泵两台（-0.093MPa2.80m3/min5.5kW×2=11kW）
  
  19、配备螺杆式空气压缩机一台（0.8MPa1.70m3/min11kW）
  
  20、基本配置：
  
  1）配置粘贴一种长度尺寸阀口纸片的配套齿轮等附件；
  
  2）配备粘贴一种长度尺寸内补强纸片的配套齿轮等附件；
  
  3）配备外补强驱动伺服电机和配套控制程序；
  
  21、设备制造商为设备技术提升和改进所做的改动，恕不另行通知。
