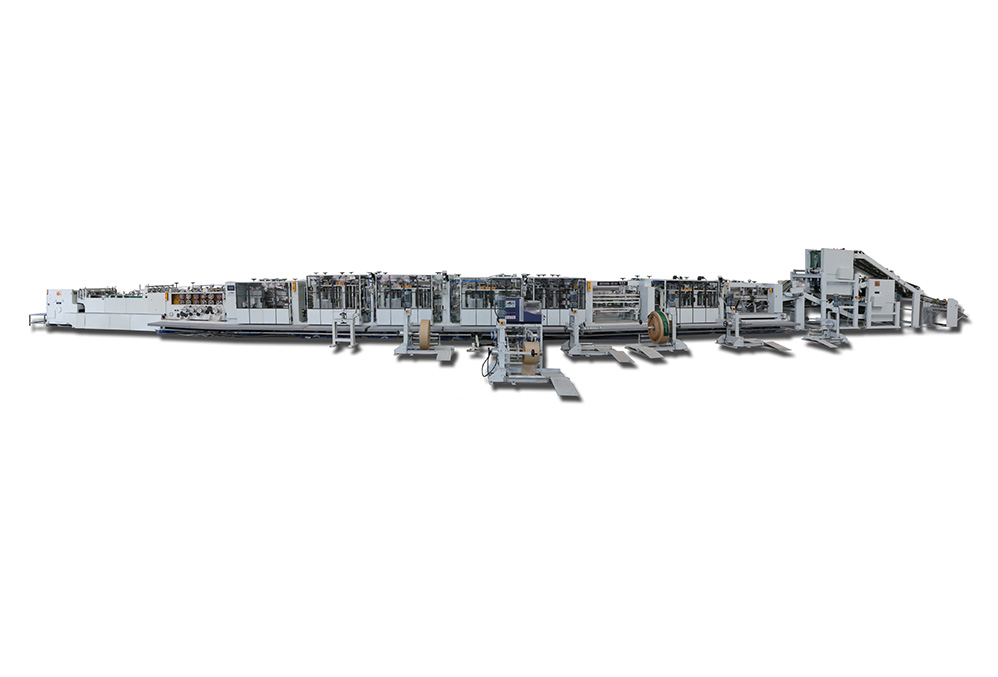

HD200B-IIIDJ 糊底机

产品介绍

      1、为保证袋底开启端正，配置在线袋筒两端压45°正反向折线线迹、压袋底中心距折线线迹和纵向切缝装置，该装置配备差速部件，该装置可在设备运转中不停机调整；
　　
　　2、糊制袋底宽度范围：80-210mm（配备袋底成型装置，在袋底宽度范围内尺寸按刻度任意可调）
　　
　　3、配置阀口粘贴装置
　　
　　3-1具有粘贴增强型、外套式和内套式三种类型阀口纸片的能力；
　　
　　3-2阀口纸片宽度130-430mm，长度150-250mm，纸盘直径1300mm；
　　
　　3-3具有粘贴内套式(纸+塑膜或纸+棉纸)复合型双层阀口的功能，塑膜（棉纸）卷盘直径≤600mm，阀口纸的纸盘直径≤1300mm；
　　
　　3-4配备纸袋外套式阀口“拇指口”在线切割装置。
　　
　　4、配置第二阀口粘贴装置
　　
　　5、阀口纸片宽度150-430mm，长度150-250mm，纸盘直径1300mm；
　　
　　6、二次阀口粘贴装置配备伺服电机驱动；
　　
　　7、该装置配备在线阀筒制筒机一台，具有粘贴大底小口阀口和袋底大小一致的筒型阀口的功能；
　　
　　8、阀筒制筒机配备热熔胶机，可粘贴塑膜筒阀口和淋膜纸阀口；
　　
　　8-1阀筒制筒机配备伺服电机切割“拇指口”装置；
　　
　　8-2阀筒制筒机配备伺服电机驱动，可在设备运转中不停机调整。
　　
　　9、具有粘贴袋底内外补强纸片的功能。
　　
　　9-1内补强纸片宽度80-260mm，纸片切割长度220-550mm，补强纸盘直径1300mm，补强纸片克重65-80g/㎡
　　
　　9-2外补强纸片宽度80-200mm，纸片切割长度220-550mm，补强纸盘直径1300mm，补强纸片克重75-100g/㎡
　　
　　9-3外补强装置配备伺服驱动电机，具有预印后纸盘的对标跟踪粘贴控制功能，补强纸片长度在触摸屏上设定；
　　
　　10、配置S形轨迹大轮夹持整理输出系统，初步粘合的袋底经延长夹持时间和增加夹持力，袋底粘合更牢靠，并可减少胶水使用量，缩短纸袋干燥时间
　　
　　11、随机配备用隔膜泵为动力的供胶站八台
　　
　　12、重量：约56.80(吨)
　　
　　13、外型尺寸：37800×11000×3440(mm)
　　
　　14、操作屏（触摸屏）------台达（DELTA）；
　　
　　15、控制PLC------台达（DELTA）；
　　
　　16、速控设备------台达变频器（DELTA）；
　　
　　17、随机配备主电器控制柜一台；
　　
　　18、需方供电条件：380±10V50Hz3ф4LAC；
　　
　　19、设备适宜运转现场环境条件：气温：5℃-32℃相对湿度：40-75%；
　　
　　20、随机配备储气罐一个（0.8MPa2.0m3）
　　
　　21、配备压缩空气冷冻式干燥器一台（0.69kW）
　　
　　22、随机配备台湾产真空泵2台（真空度：-0.6bar每台250m3/hr5.5kW×2台=11kW）
　　
　　23、随机配备螺杆式空气压缩机一台（0.8MPa1.70m3/min11kW）
　　
　　24、基本配置：
　　
　　1）配置粘贴一种长度尺寸一次阀口纸片的配套齿轮等附件；
　　
　　2）配备粘贴一种长度尺寸内补强纸片和的配套齿轮等附件；
　　
　　3）配备二次阀口和外补强驱动伺服电机和配套控制程序；
　　
　　25、设备制造商为设备技术提升所做的改动，恕不另行通知。
