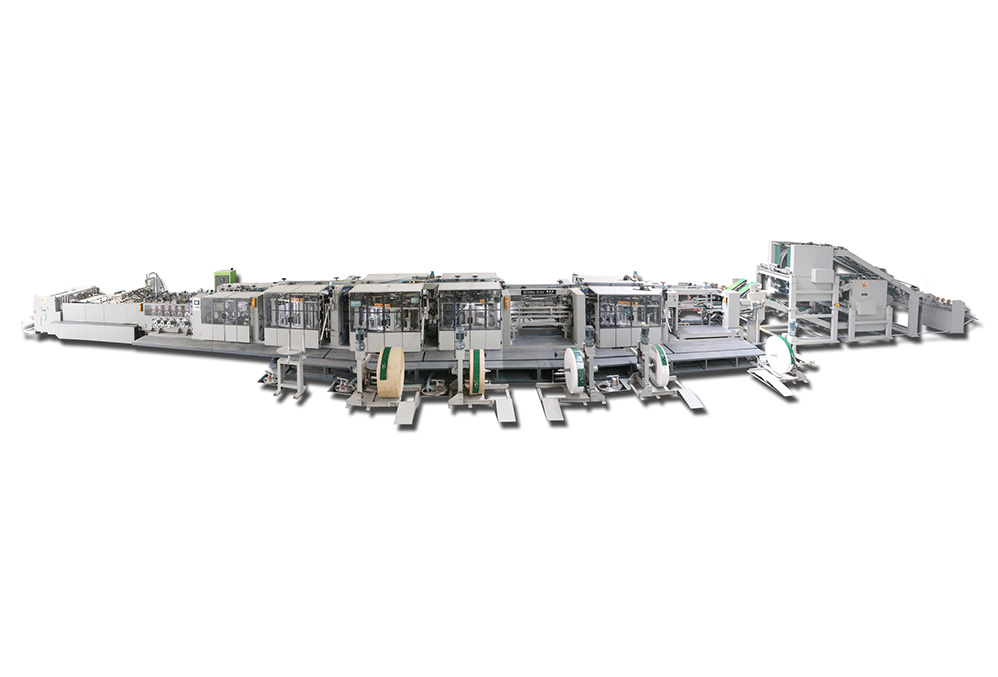

HD200D-IIIDJ 糊底机

产品介绍

　　1、配置阀口粘贴装置
　　
　　1）具有粘贴增强型、外套式和内套式三种阀口纸片的能力；
　　
　　2）阀口纸片宽度130-430mm，长度150-250mm；
　　
　　3）具有粘贴内套式(纸+塑膜或纸+棉纸)双层复合阀口的功能，塑膜（棉纸）卷盘直径≤600mm，阀口纸的纸盘直径≤1300mm；
　　
　　4）配备纸袋外套式阀口“拇指口”在线切割装置
　　
　　2、具有粘贴袋底外补强纸片的功能。外补强纸片宽度80-200mm、纸片长度220-550mm，补强纸盘直径1300mm，补强纸片克重70-100g/㎡，补强纸片长度数据在触摸屏上设定；外补强装置和贴阀口装置均配备差速调整装置，粘贴纸片的前后位置可不停机调整；
　　
　　3、配置S形轨迹大轮夹持整理输出系统，该系统延长了初步粘合袋底的夹持时间和增加夹持力，袋底粘合更牢靠，并可减少胶水使用量，缩短纸袋干燥时间
　　
　　4、糊底机总功率为43.62kW（共23台电机，其中：主电机一台11kW，阀口纸和袋底外补强纸盘自动纠偏电机0.07kW×3台=0.21kW，贴阀口、内外补强和涂胶装置匀胶电机0.75kW×5台=3.75kW，阀口纸盘和外补强纸盘升降电机0.75kW×3台=2.25kW，S大轮形夹持输出驱动电机1.1kW×2台=2.2kW，袋底中心距调整电机二台0.37kW×2台=0.74kW，不合格袋剔除驱动电机0.25kW×2台=0.50kW，空压机电机一台11kW，真空泵二台5.5kW×2台=11kW，压缩空气干燥器一台0.97kW）
　　
　　5、配备以隔膜泵为动力的供胶站五台
　　
　　6、重量：约52.70(吨)
　　
　　7、外型尺寸：33500×8600×3440(mm)
　　
　　8、操作屏（触摸屏）------台达（DELTA）；
　　
　　9、控制PLC------台达（DELTA）；
　　
　　10、速控设备------台达变频器（DELTA）；
　　
　　11、配备主电器控制柜一台
　　
　　12、需方供电条件：380±10V50Hz3ф4LAC
　　
　　13、设备适宜环境条件：设备现场适宜气温5℃-30℃相对湿度30-65%
　　
　　14、配备储气罐一个（0.8MPa1.5m3）
　　
　　15、配备压缩空气冷冻式干燥器一台（0.97kW）
　　
　　16、配备真空泵两台（-0.093MPa2.80m3/min×2台=5.6m3/min5.5kW×2台=11kW）
　　
　　17、配备螺杆式空气压缩机一台（0.8MPa1.70m3/min11kW）
　　
　　18、基本配置：
　　
　　1）配置粘贴一种长度尺寸阀口纸片的配套齿轮等附件；
　　
　　2）配备粘贴一种长度尺寸内补强纸片的配套齿轮等附件；
　　
　　19、设备制造商为设备技术提升所做的改动，恕不另行通知。

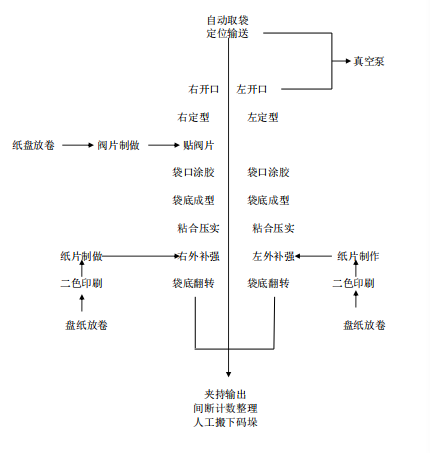

工艺流程

　　它由旋转式自动取袋机、排列定位系统、袋筒传输系统、开口定型工位、阀片制做及粘贴工位、涂胶工位、袋底成型工位、外补强纸片印刷制作及粘贴工位、袋底翻转工位、夹持输出系统、间断计数整理系统和电气控制系统等所组成。
