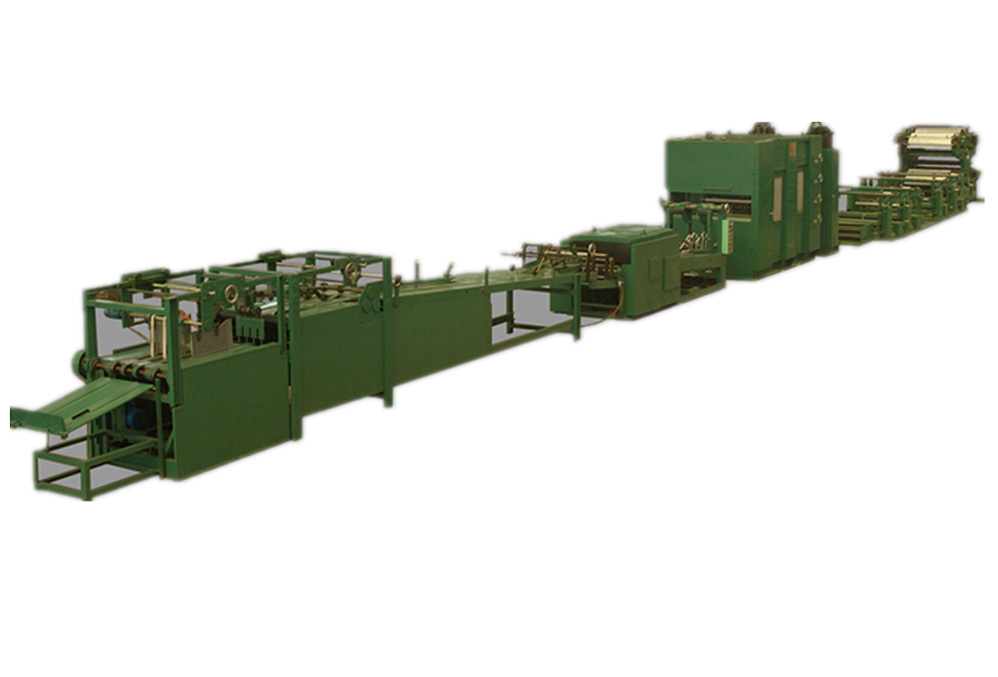

HT120-IA 制筒机

产品介绍

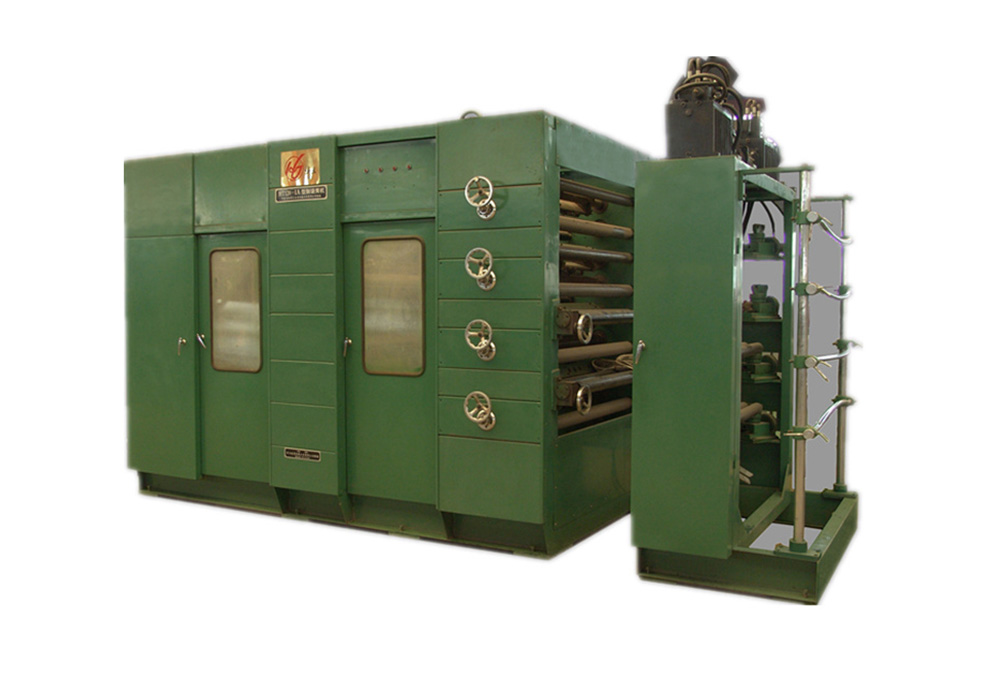

　　1、配备LY1465-Ⅳ型四色在线印刷机技术条件
　　
　　1）生产能力：和制袋筒机同步
　　
　　2）四色柔性版水性油墨印刷
　　
　　3）印刷幅面宽度：1050mm
　　
　　4）每印长度范围：560-960mm
　　
　　5）重量：6.50吨
　　
　　6）总功率：九台电机共4.60（kW）
　　
　　7）外形尺寸：长2360×宽2860×高2600mm
　　
　　8）随机配备印刷机电器控制柜一台
　　
　　9）印刷机基本配置：配备制作一种切割长度规格袋筒的印刷园版辊共4件和配套齿轮1套共5件。
　　
　　2、配备塑膜加入机一台，多可制作4E+1PE纸袋
　　
　　3、总功率（包括印刷机）：13.84kW（共18台电机其中：主电机7.5kW一台，整理电机1.1kw一台，阶梯调整电机0.12kW×3台=0.36kW,纠偏电机0.07kW×4台=0.28kW，液压泵站电机1.1kW一台，匀墨电机0.75kW×4台=3kW,供墨电机0.125kW×4台=0.5kW）。
　　
　　4、包括印刷机总重量：26.40(吨)
　　
　　5、外型尺寸：包括印刷机30.25×3.00×2.60(米)
　　
　　6、配四组气动半自动纸架，每组均有辅助纸架，相当于八个纸架，且节省空间纸卷直径1300ｍｍ卷筒纸芯孔径Ф76ｍｍ（3”）。
　　
　　7、适用纸张克重：70-120ｇ／㎡
　　
　　8、控制PLC——台达（DELTA）；
　　
　　9、速控设备—--台达（DELTA）；
　　
　　10、操作屏（触摸屏）——台达（DELTA）；
　　
　　11、买方供电条件：380±10V50HZ3ф4LAC
　　
　　12、随机配备电器控制柜一台
　　
　　13、本机基本配置：
　　
　　1）随机配备制作一种长度规格袋筒的配套齿轮；
　　
　　2）随机配备制作一种袋筒宽度和一种袋底寛度的（4组）虚切刀固定弧板架和一套(3组)点状横涂胶弧板架一套；
　　
　　3）随机配备塑膜加入机一台；
　　
　　14、设备制造方为提高设备性能所做的改进恕不另行通知。

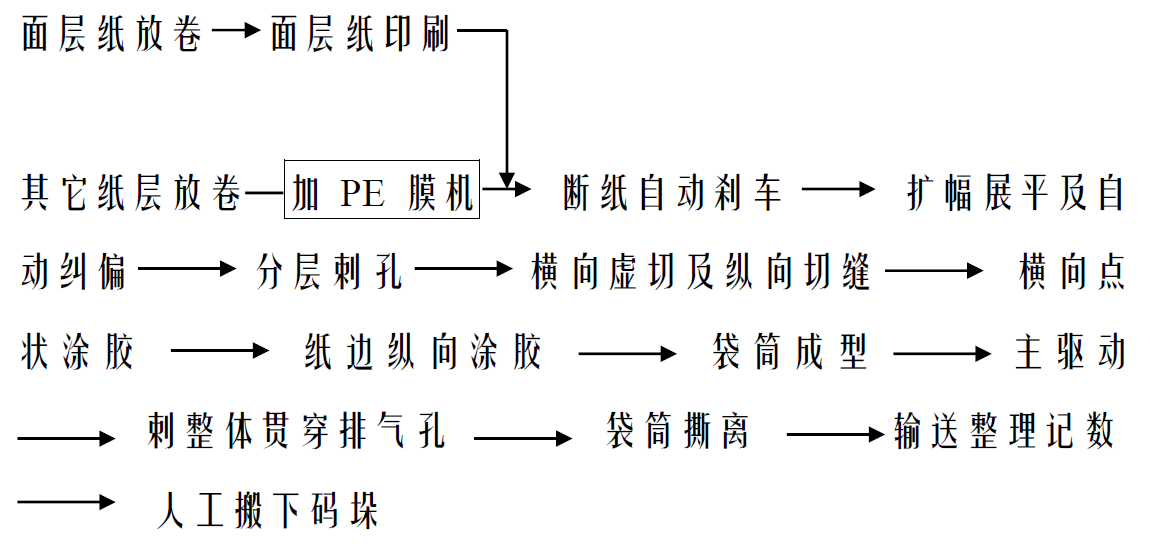

工艺流程

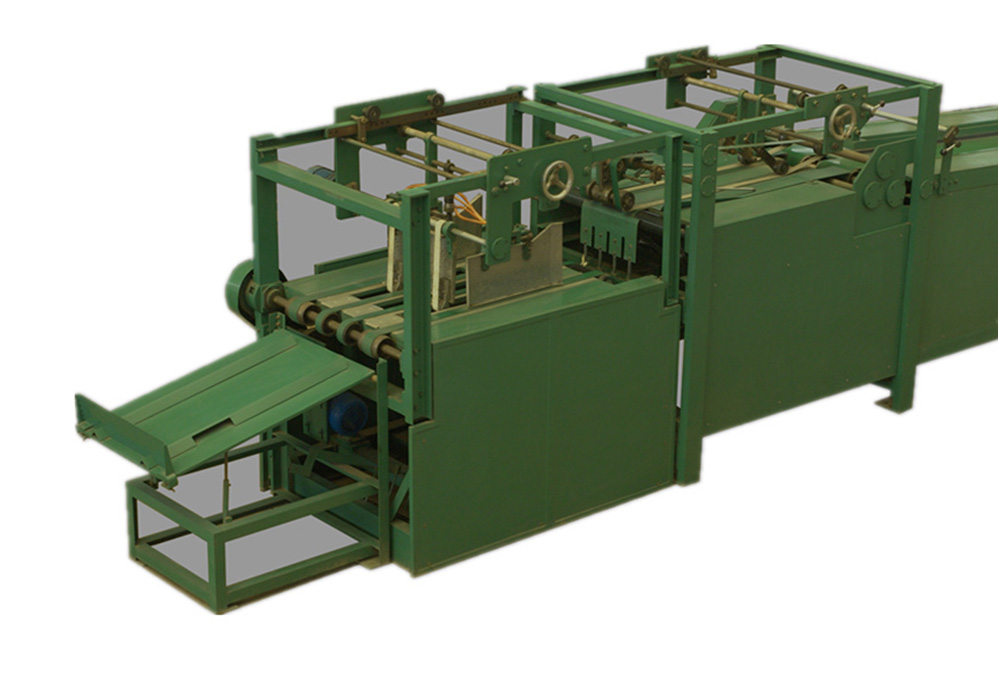

本设备是一条联动生产线。它由轮转式柔性版印刷机、放卷纸架、断纸制动刹车、纸幅自动纠偏系统、分层刺孔系统、分层虚切涂胶系统、主机、输送整理机和电器控制系统等主要部分组成。
