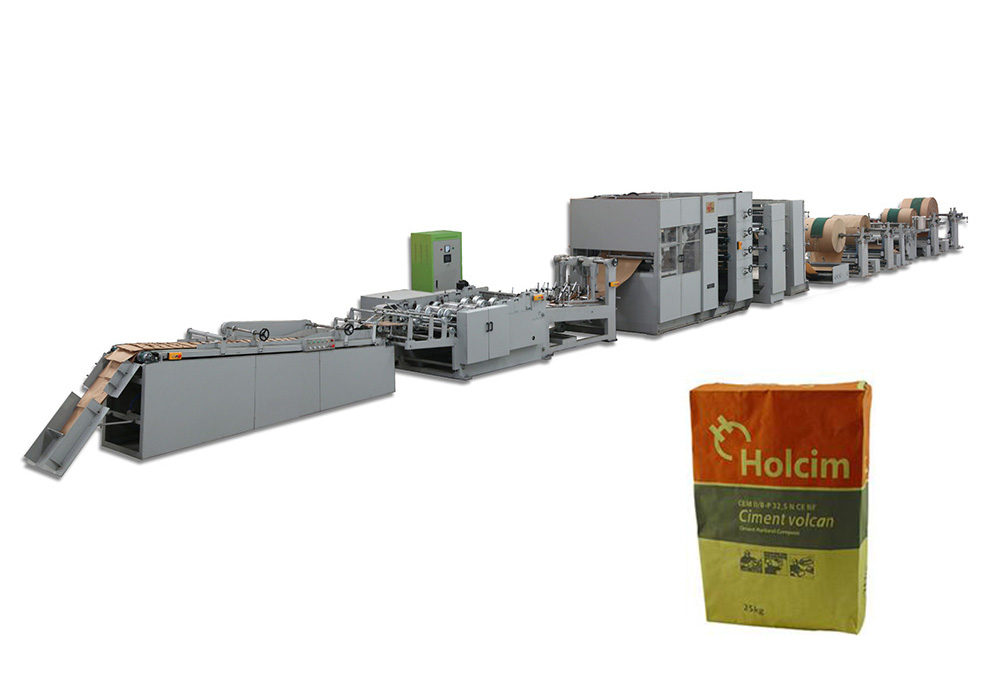

HT220-ⅢASF 制筒机

产品介绍

　　1. 生产能力:300条/分钟
　　
　　2. 制袋筒长度:500-1200mm
　　
　　3. 制袋筒宽度:300-650mm
　　
　　4. 具有齐口切割和阶梯切割两种功能，阶梯切割时，相邻纸层阶梯宽度10-20-30mm均可调整
　　
　　5. 制袋筒层数:2－4(层) ，配备塑膜加入机可制作4E＋1PE纸袋
　　
　　6. 设备切割长度范围内切割长度在触摸屏上设定输入，不需配挂更换长度规格的齿轮
　　
　　7. 配备对标跟踪控制系统，使预印标示和商标的袋筒实现准确切割
　　
　　8. 配备在线四层分层定位刺排气孔机一台，实现分层定位刺孔，配备塑膜加入机，增加一组和塑膜相邻的一层内层纸刺孔装置，总刺孔装置共为五层
　　
　　9. 总功率:37.03KW，共19台电机，其中配备9台伺服电机24.40kW和10台异步电机12.63kW
　　
　　10. 重量:23.80(吨)
　　
　　11. 外型尺寸: 约27.40×3.50×2.50(米)
　　
　　12. 配备四组单元式气动半自动纸架，每组均有辅助纸架。每个纸架单元相当于八个纸架，且节省空间。纸卷直径1300mm。承载能力2000kg。卷筒纸芯孔径Ф76mm（3”）
　　
　　13. 适用纸张克重：60-120g/㎡
　　
　　14. 控制PLC-----台达（DELTA）；
　　
　　15. 速控设备-----台达（DELTA）；
　　
　　16. 操作屏（触摸屏）-----台达（DELTA）；
　　
　　17. 买方供电条件：380±10V  50HZ  3ф  4L  AC；
　　
　　18. 设备现场适宜外部环境条件：环境气温10℃-30℃   环境相对湿度30-60%；
　　
　　19. 随机配备电器控制柜一台
　　
　　20. 基本配置：
　　
　　    1）随机安装四组虚切刀弧板架和三组点状横涂胶弧板架；
　　
　　    2）随机配备塑膜加入机一台和塑膜支架一组；
　　
　　21. 供方为设备技术提升所做的改动，恕不另行通知。
