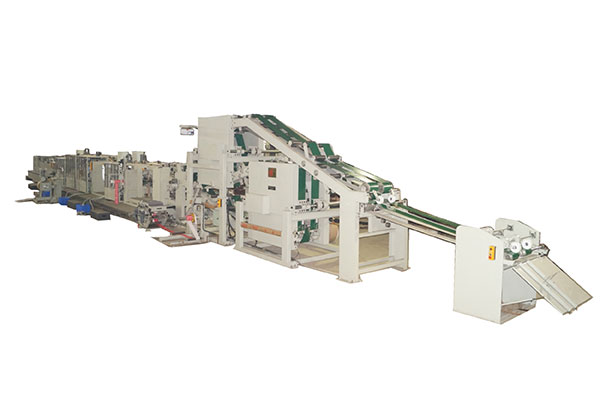

HD170D-IIIDJ 糊底机

　　
　　1. 为保证袋底开启端正，配置袋筒两端压45°正反向折线线迹、压袋底中心距折线线迹和纵向切缝装置，该装置配备差速部件，该装置可在设备运转中不停机调整；糊底机配置袋端刺贯穿型排气孔部件，可在线完成刺4-6排贯穿型排气孔；
　　
　　2. 配备阀口纸片粘贴工位，具有粘贴内套式、外套式和增强型三种形式阀口纸片的功能；内套式阀口可粘贴纸+塑膜复合型阀口和纸质阀口。阀口装置适用纸片克重70-100g/㎡，纸片宽度130-370mm，阀口长度150-250mm，纸盘直径1300mm；
　　
　　3. 配备袋底两端涂胶工位
　　
　　4．本机具有粘贴袋底外补强纸片的功能，在纸袋袋底两端配备伺服电机驱动的具有色标识读功能的外补强纸片粘贴装置，使用预先印刷好的补强纸盘，可在线自动把纸片粘贴在两端袋底处。补强纸片克重70-100g/㎡，纸片宽度80-170mm，纸片长度200-450mm，补强纸盘直径1300mm；
　　
　　5. 阀口纸片粘贴装置和外补强纸片粘贴装置均配备伺服电机牵引纸盘运行，纸片切割长度在显示屏上设置，操作方便快捷。
　　
　　6. 阀口粘贴装置、外补强装置和涂胶装置均配备差速机构，纸片和涂胶前后位置均可不停机调整。
　　
　　7. 阀口粘贴装置、外补强装置和涂胶装置均配备伺服系统，这些伺服系统在糊底机自动控制系统的控制下，可使新规格纸袋制作时各装置的位置调整和参数设置快捷简便，糊底机自动控制系统具有配方功能，可存储制作过纸袋的相关位置和参数，在下次重新制作该规格纸袋时，只需要通过显示屏调取该规格纸袋的数据，即可一键自动实现各装置的位置调整和参数设置，缩短更换规格的调机时间。
　　
　　8. 配备左右两边配备袋底成型装置各一组，在袋底宽度80-170mm范围内可任意调整。
　　
　　9. 配备大S夹持输出系统一套。
　　
　　10. 糊底机共装43台电机，装机容量为58.18kW，其中: 异步电机29台、伺服电机14台
　　
　　11. 重量：约50.30(吨)
　　
　　12. 外型尺寸：33.00m×7.00m×3.44m
　　
　　13. 操作屏（触摸屏）-----台达（DELTA）；
　　
　　14. 控制PLC------台达（DELTA）；
　　
　　15. 速控设备—--台达（DELTA）；
　　
　　16. 随机配备电器控制柜一台
　　
　　17. 买方供电条件：380±10V  50HZ  3ф  4L  AC
　　
　　18. 随机配备螺杆式空气压缩机一台（0.8MPa  1.70 m³/min  11KW）
　　
　　19. 设备现场适应良好环境条件：环境气温10℃-30℃   环境相对湿度30-60%；
　　
　　20. 随机配备储气罐一个（0.8MPa  1.0 m³）
　　
　　21. 随机配备压缩空气干燥机一台（0.69kw）
　　
　　22．随机配备真空泵2台（真空度：-0.6bar  一台250m3/hr  5.5kW×2=11kW）
　　
　　23. 糊底机表面油漆为灰白色
　　
　　24. 本机基本配置：
　　
　　1）配有制作一种纸袋规格的阀口纸片、外补强纸片和袋底涂胶用的涂胶版一套；
　　
　　2）配备以隔膜泵为动力的供胶泵站5套；
　　
　　3）配备阀口和外补强装置的配套纸盘架3组；
　　
　　4）配备复合型阀口配套的塑膜放卷架一个。
